Цикл, совершаемый газом, задан в системе координат p-v. Масса газа m=1 кг....

Цикл, совершаемый газом, задан в системе координат p-v. Масса газа m=1 кг. Для характерных точек цикла известны некоторые параметры, которые представлены в исходных данных по вариантам.

Задание:

1) Определить недостающие параметры состояния в характерных точках. Рассчитать избыточное или вакуумметрическое давление в барах и Па; температуру в °К, удельный объем в м3/кг.

Принять атмосферное давление Р_бар= 1 бар.

Результаты расчетов занести в таблицу:

Таблица 1 – Результаты расчётов.

При определении той или иной величины необходимо написать какую величину определяете и по какой формуле. Если используете математическое выражение закона, то надо написать какой закон используете. Затем должна быть дана подстановка всех величин в правую часть этого выражения. И, наконец, дать результат с указанием размерности, например:

Определяем удельный объем в состоянии 5 по уравнению Клайперона:

2) Начертить электронно заданный цикл в масштабе. Для построения изотермы необходимо получить 2 дополнительные промежуточные точки. Для нахождения их можно, например, задаться величиной промежуточного давления и подсчитать величину удельного объема.

3) Представить доказательство равенства (P₁∙V₁)/T₁ = (P₂∙V₂)/T₂ =...=const  для всех характерных точек цикла.

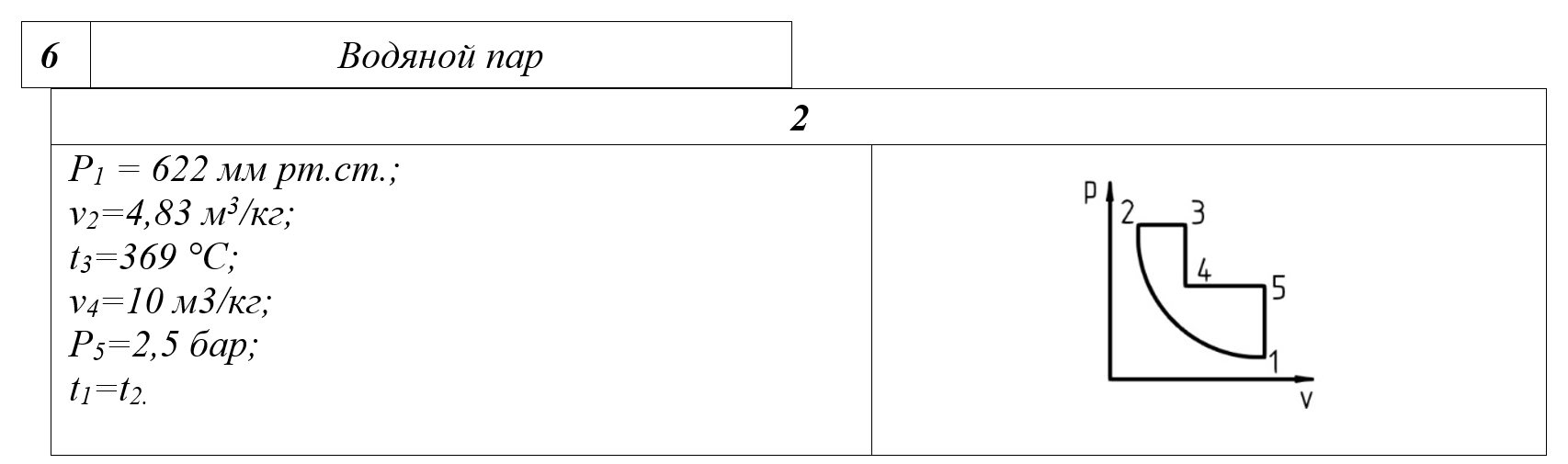

Исходные данные выбираются из таблиц по вариантам. В качестве варианта выбираются две последние цифры номера зачетки студента. По предпоследней цифре выбирается газ, по последней цифре цикл и параметры.

Варианты газов:
