Найти вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования, питающегося от сети с заземленной нейтральной точкой трансформатора, при нарушении изоляции и пробое фазы на корпус, риск гибели человека при возникновении этой опасной ситуации.

Рисунок 1 -  Прикосновение человека к электрооборудованию

Описание причин возникновения опасной ситуации

 Вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования Р_о.с. (вентиль «И») определяется вероятностью прикосновения к корпусу Р_пр, вероятностью нахождения корпуса под напряжением Р_н и  вероятностью  отказа  систем  защиты Р_отк.

Вероятность Р_пр.(«ИЛИ») может быть обусловлена одной из следующих причин:

- неосторожностью Р₁;

- случайностью Р₂;

- нарушением правил электробезопасности и инструкций по эксплуатации Р₃.

Вероятность Рн(«ИЛИ») обусловлена нарушением изоляции в результате действия следующих причин:

- высокие пусковые токи _Р4;

- механические повреждения Р₅;

- естественное старение изоляции Р₆.

Вероятность Ротк.(«инвертор») обусловлена эффективностью срабатывания защиты (зануление или защитное отключение) Р_защ.

Риск гибели человека при поражении электрическим током R («И») обусловлен вероятностью возникновения опасной ситуации Рос, прохождением через человека смертельно опасного тока Р_о.т, вероятностью нахождения человека под током длительное время, превышающее допустимое Рвр., вероятностью неблагоприятного воздействия психофизиологических факторов Р_п.ф и эффективностью применения средств первой помощи при поражении током(«инвертор»)Рп.п. Вероятность Р_о.т.(«И») обусловлена вероятностью снижения сопротивления тела человека Р_с.ч, сопротивления пола Р_с.п и обуви Р_с.об до значений, которые в сумме приведут к появлению смертельно опасного тока.

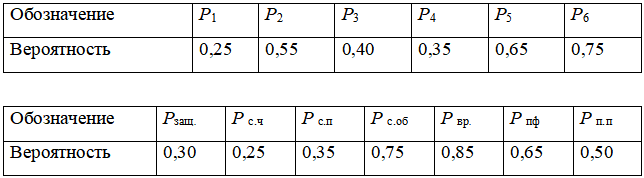

Исходные данные для расчёта
